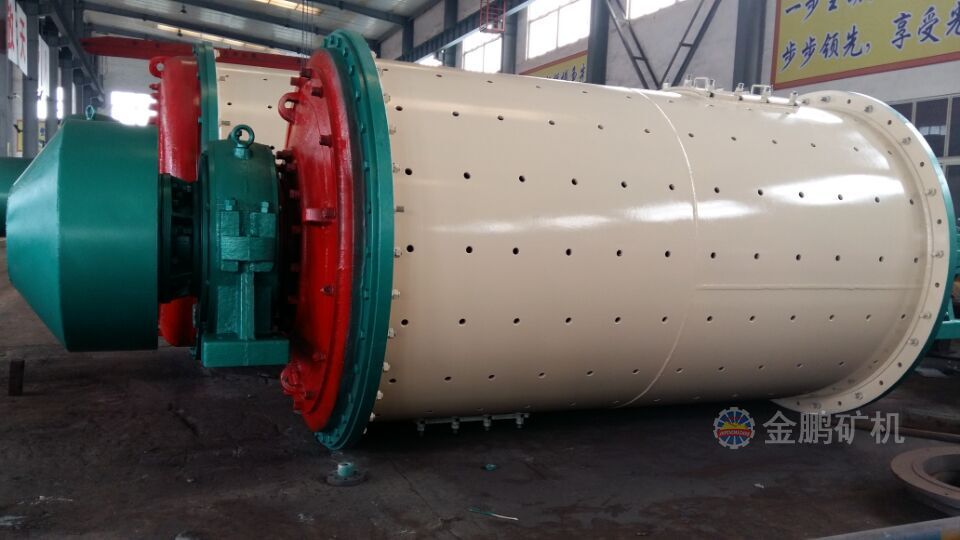

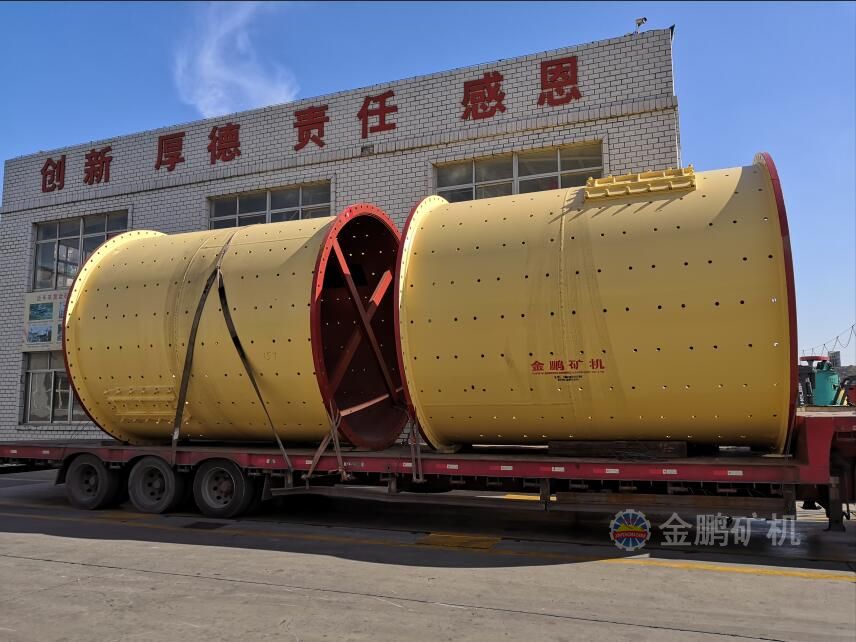

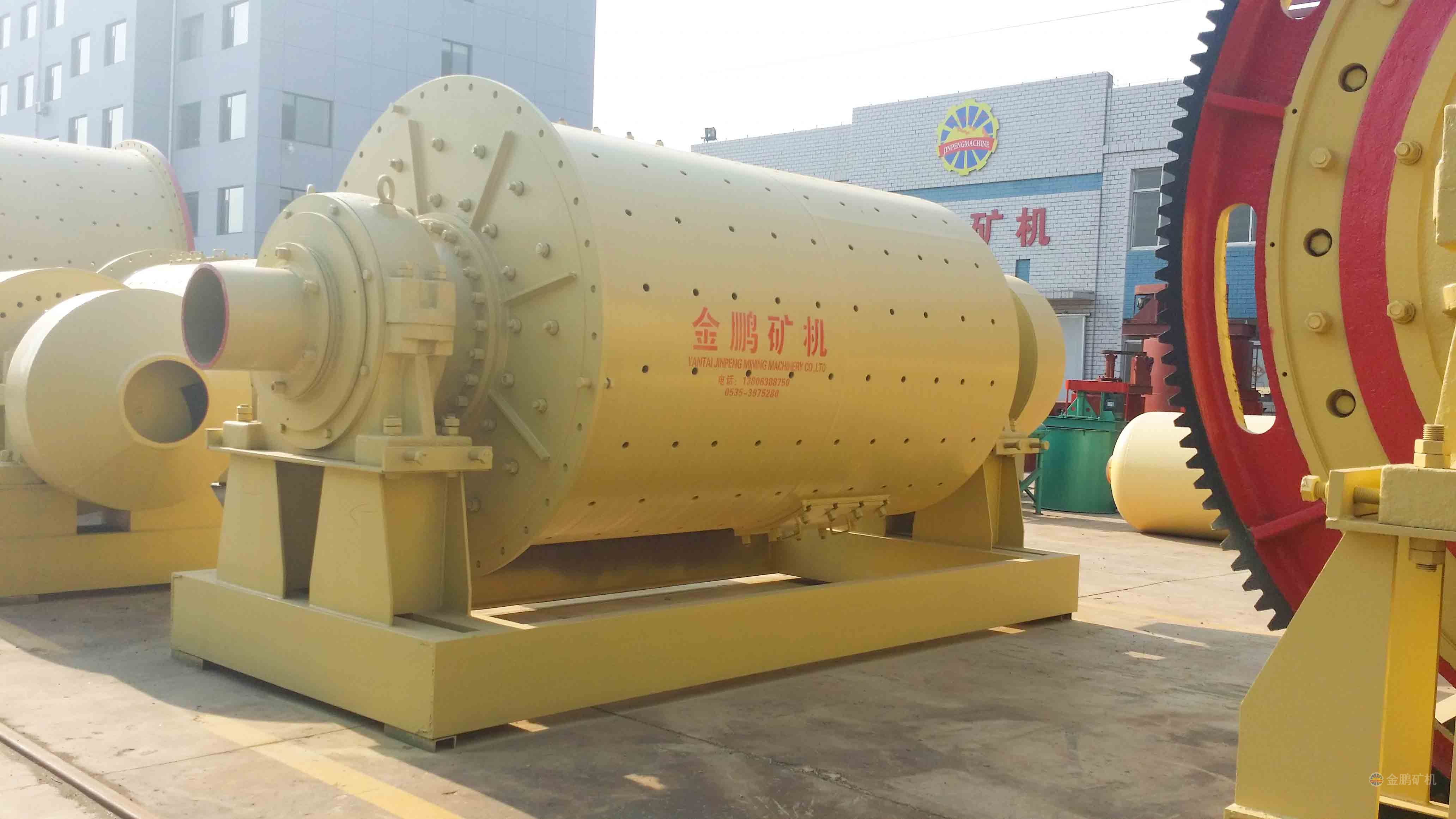

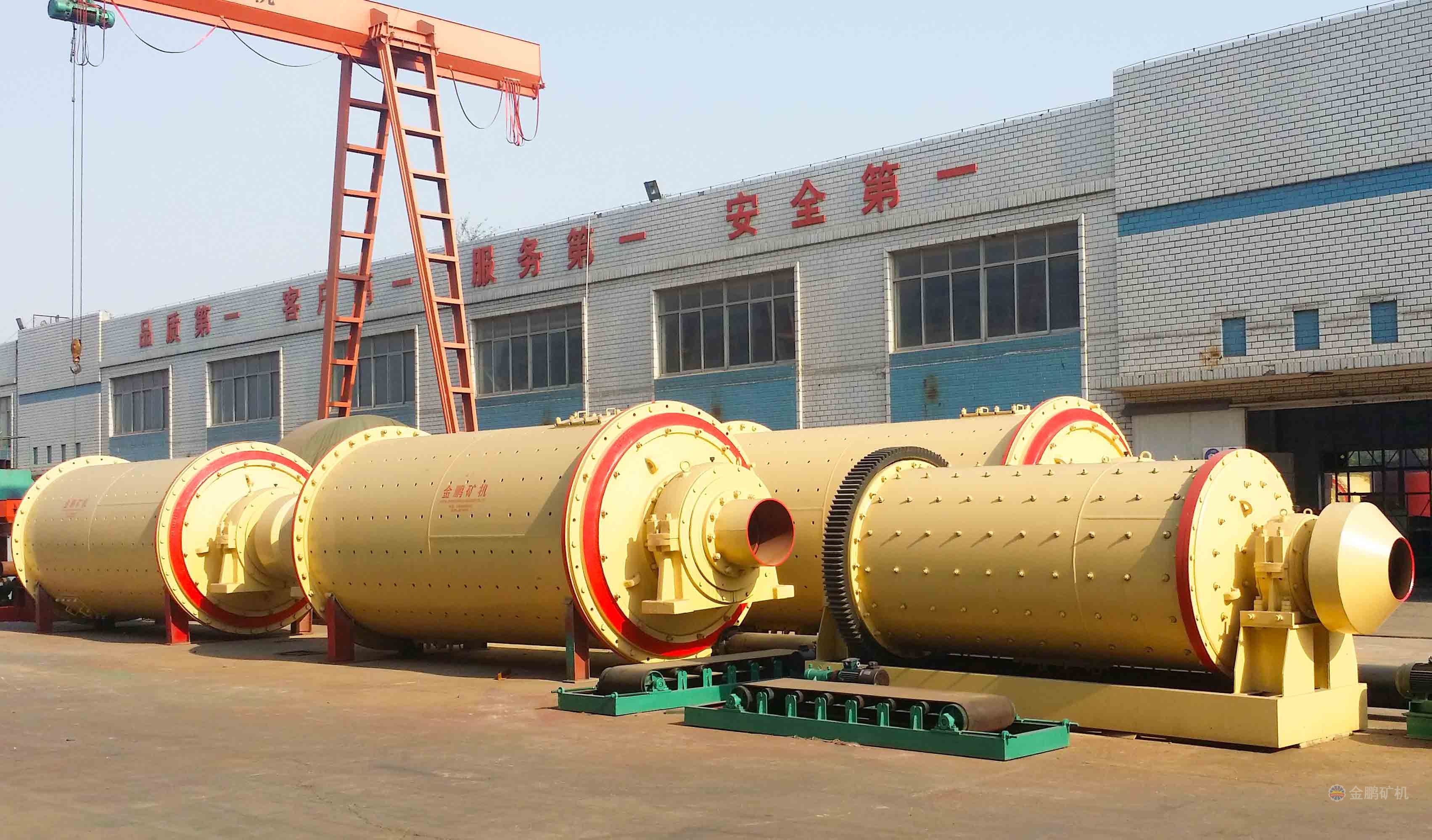

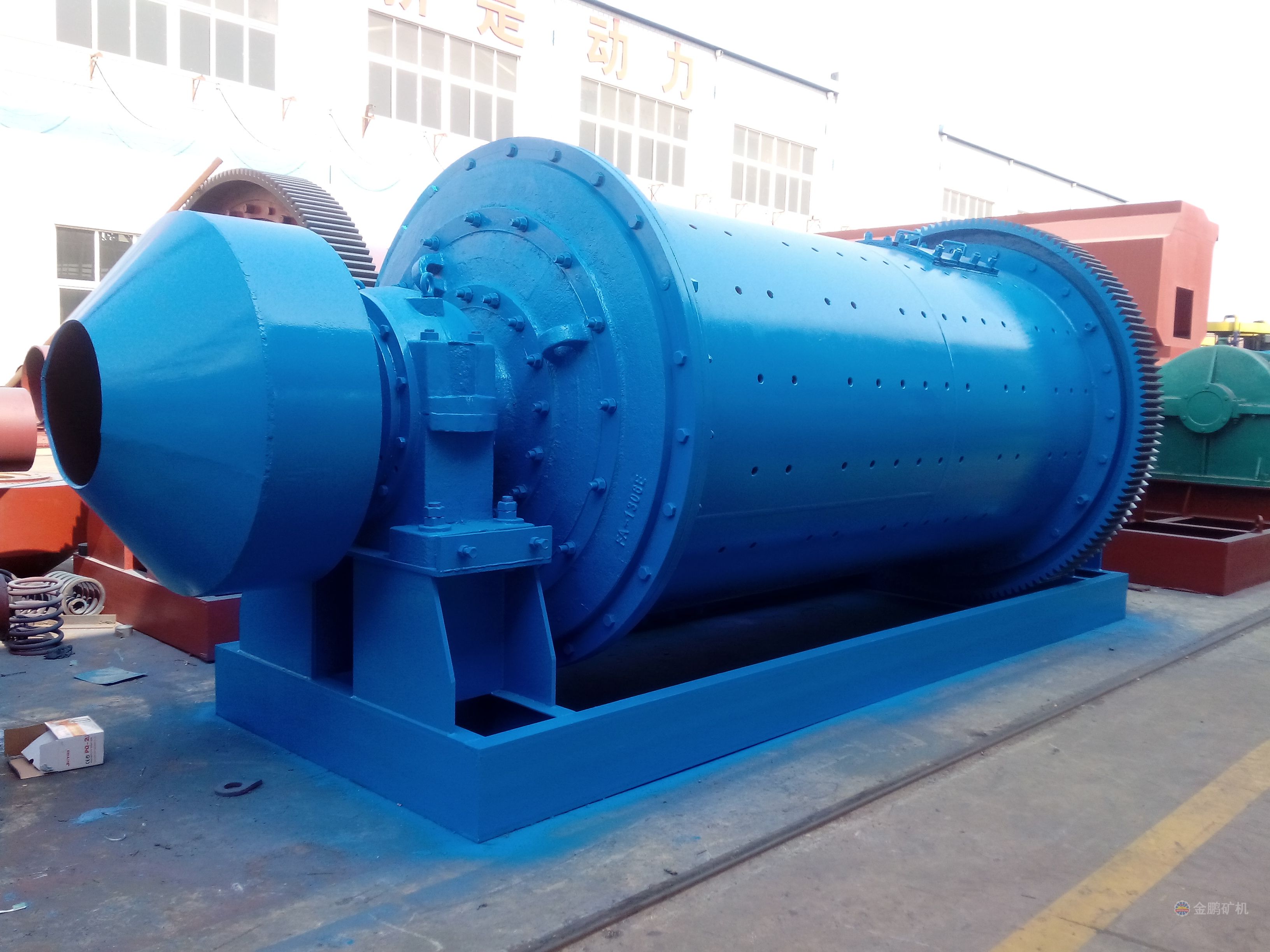

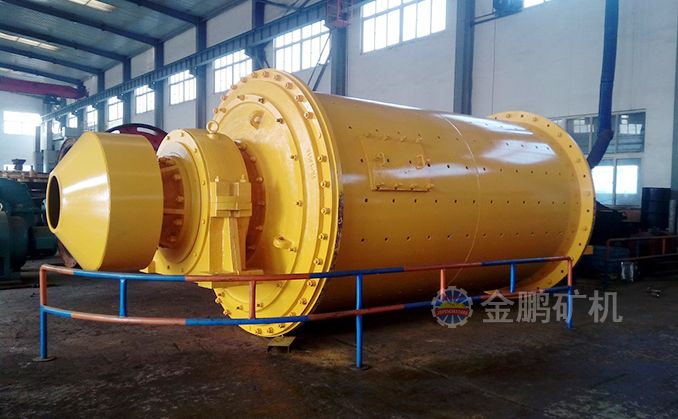

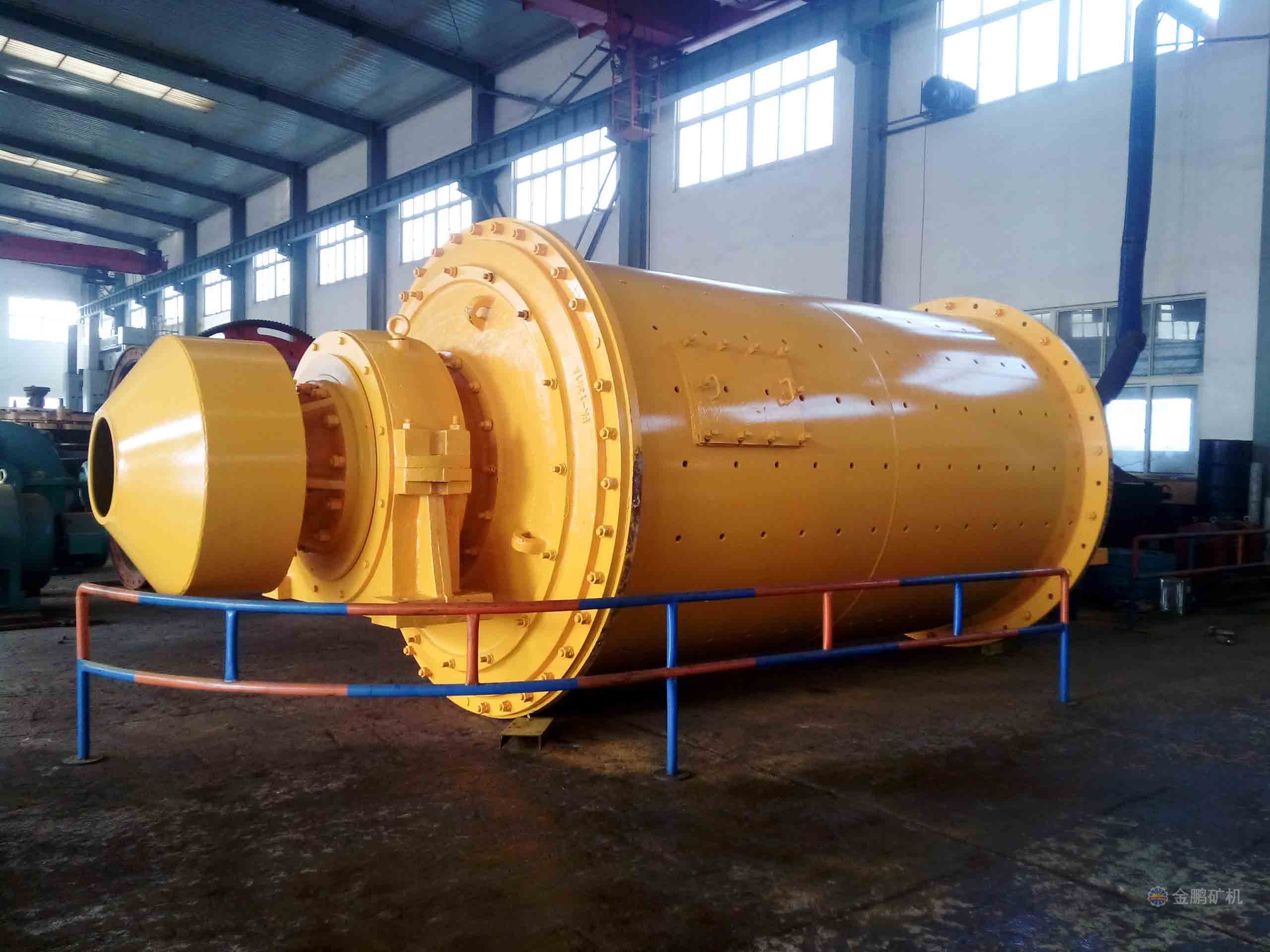

濕式溢流型球磨機

一款結構簡單、靠礦漿自流排礦的球磨機，筒體可使用金鵬高耐磨襯板，具有良好的耐磨性，使用壽命長，維護方便。該種濕式溢流型球磨機常用于磨礦細度較細的礦石。如果是多段磨礦一般用于二段和三段。

生產能力 : 0.17～170t/h
有效容積 : 0.9-78m3

在線咨詢 索要報價

全國24小時客服熱線：13606388717

產品目錄

產品結構
產品工作原理
產品優勢
產品參數

產品結構

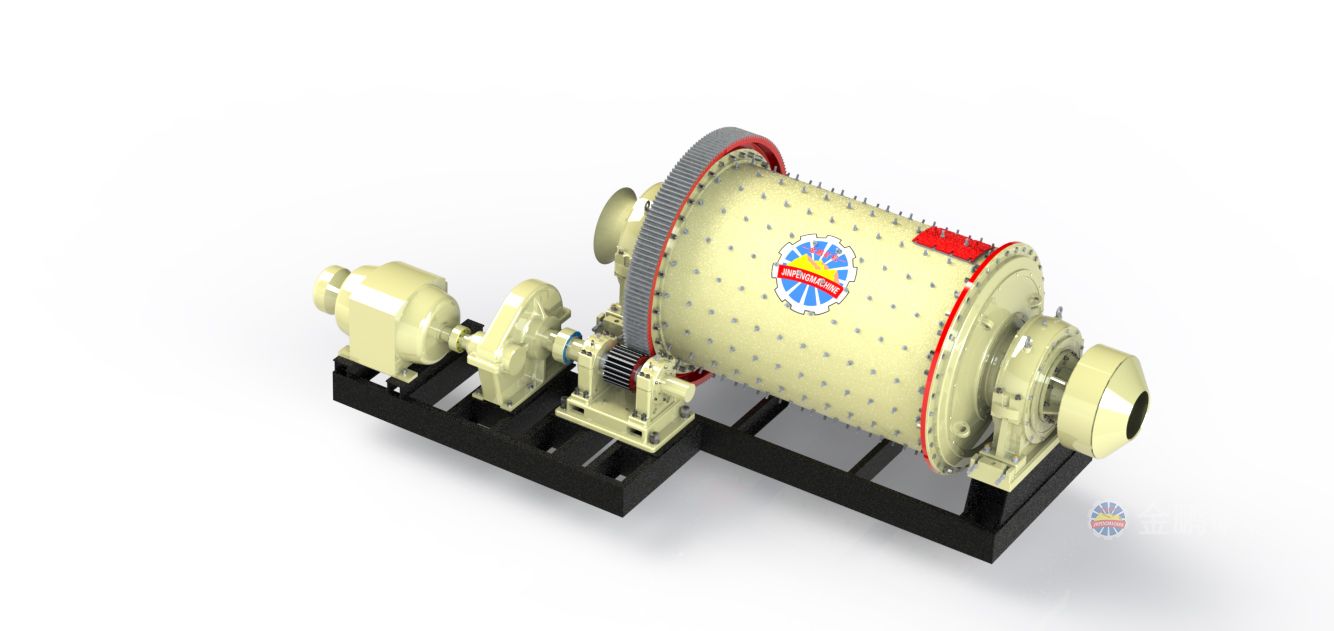

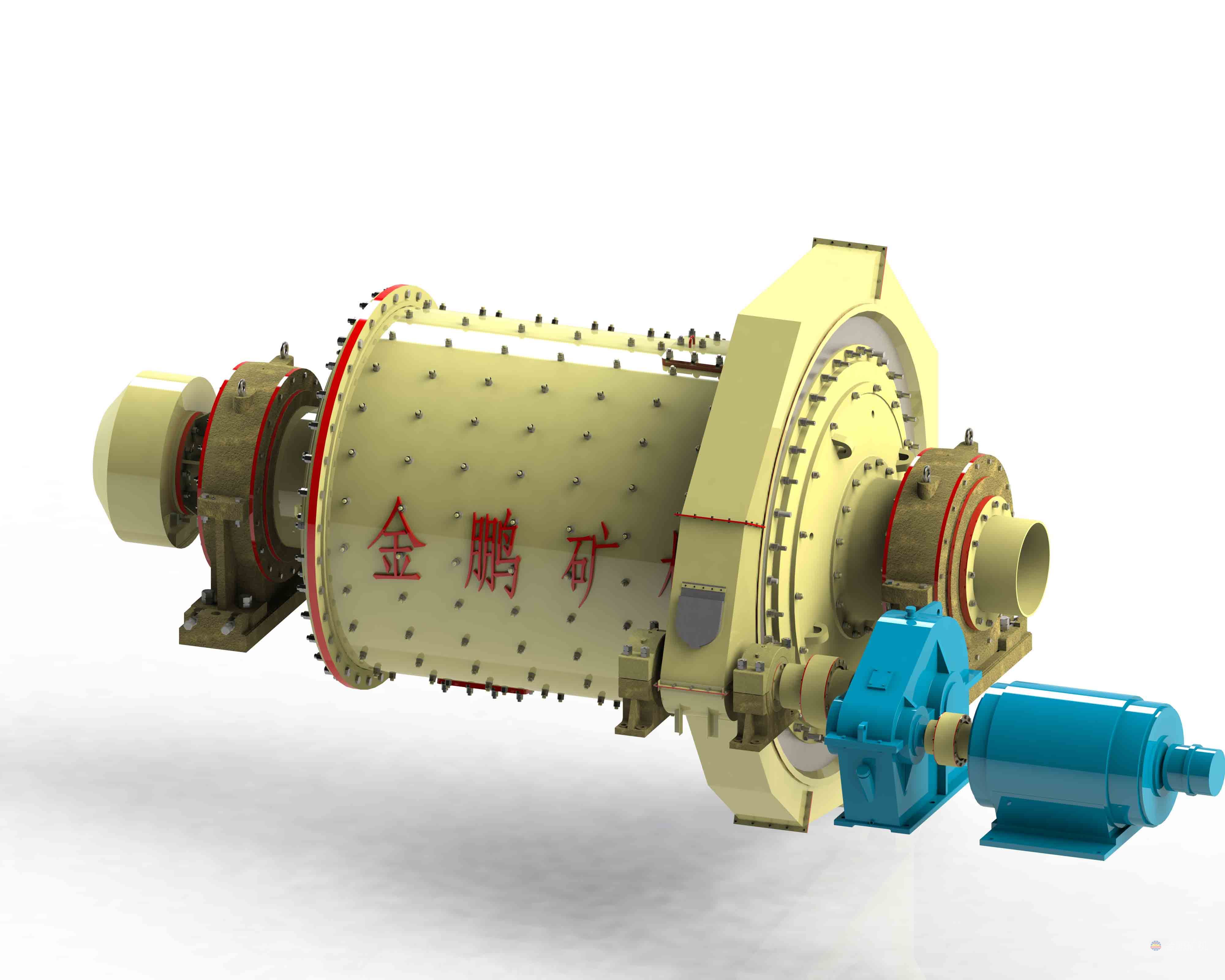

主要由給料部、進料部、主軸承部、筒體部、傳動部、出料部與主電機等部分組成。


產品工作原理

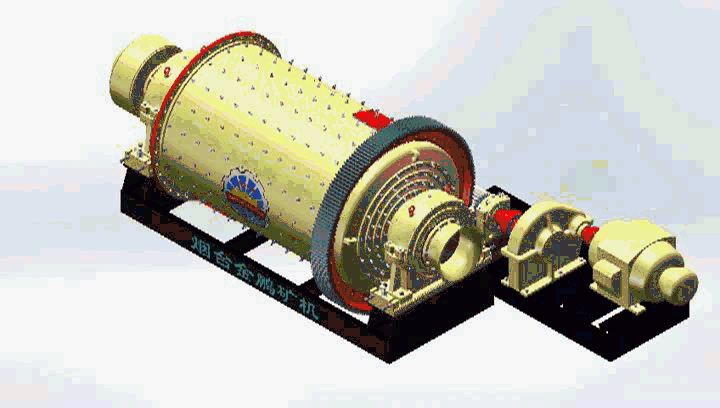

濕式溢流型球磨機主要部件是一個直徑較小而長度較大的筒體，由滾動軸承支承，通過傳動機械使其緩慢轉動，物料從筒體給料端給入，在筒體內由于鋼球及礦石本身的拋落沖擊和自磨，物料得以粉碎。由于不斷給入物料，其壓力促使筒內物料由給料端向排料端移動，礦漿高出排礦端中空軸的下邊緣而自流溢出。中空軸帶有反螺旋葉片，可將溢流的鋼球及粗礦塊返回磨機內。

產品優勢

1、大型球磨機帶有頂起裝置，便于檢修；

2、大型球磨機帶慢速傳動，便于檢修和啟動；

3、大型球磨機大小齒輪采用油霧潤滑，保證大小齒輪潤滑可靠，延長大小齒輪使用壽命，節省潤滑油；

4、大型球磨機帶有空氣離合器，采取柔性啟動，減少球磨機啟動對選廠電網造成較大沖擊。

產品參數

濕式溢流型球磨機
型號	筒體			電動機		外形尺寸(mm)			有效容積(m3)	最大裝球量(t)	重量kg
	直徑mm	長度mm	轉速r/min	型號	功率kw	長	寬	高
	直徑mm	長度mm	轉速r/min	型號	功率kw	長	寬	高
MQY0918	900	1800	39.2	Y225M-8	22	4196	2336	2015	0.9	1.66	5340
MQY1212	1200	1200	31.3	Y250M-8	30	4500	2104	1733	1.1	2.4	11438
MQY1224	1200	2400	31.3	Y280M-8	45	5764	2104	1733	2.4	4.6	13200
MQY1515	1500	1500	30.9	JR115-8	60	6094	2743	2170	2.5	5	13120
MQY1530	1500	3000	30.9	JR117-8	80	6800	2743	2170	5.08	8.6	19166
MQY1545	1500	4500	30.9	JR127-8	130	9085	3091	2170	6.57	11.3	22147
MQY2122	2100	2200	24.05	JR128-8	155	7750	4450	3533	6.6	16	42500
MQY2130	2100	3000	24.05	JR137-8	210	8330	4450	3533	9	20	44260
MQY2145	2100	4500	24.05	JR137-8	210	9933	4450	3533	13	23.5	50348
MQY2430	2400	3000	22.5	JR138-8A	280	8823	5113	3894	12.1	22.5	58328
MQY2436	2400	3600	22.5	JR138-8B	320	9455	5113	3894	14.5	26	61308
MQY2727	2700	2700	21.6	JR138-8B	320	8643	5722	4674	15.3	30	83145
MQY2736	2700	3600	21.6	JR1510-8	400	10463	5942	4674	18.4	34	89120
MQY2745	2700	4500	21.6	TDMK450-32	450	11471	5907	4674	23	42	109318
MQY3236	3200	3600	18.5	TDMK630-36	630	12442	7030	5150	25.6	51	144241
MQY3245	3200	4500	18.5	TDMK630-36	630	13975	7030	5150	32.8	61	153390
MQY3254	3200	5400	18.5	TDMK1000-36	1000	14875	7030	5150	39.5	73	163760
MQY3645	3600	4500	17.3	TDMK1000-40	1000	15200	7680	5463	41	76	174700
MQY3650	3600	5000	17.3	TDMK1250-40	1250	15700	7680	5463	46.4	86	178000
MQY3660	3600	6000	17.3	TDMK1250-40	1250	16910	7680	5463	55.7	102	198000
MQG4067	4000	6700	16.2	TDMK1800-30	1700	17400	9600	7300	78	138	240000

如果您正在尋找相關產品，或者有其他問題，可隨時撥打金鵬礦業機械服務熱線，或點擊下方按鈕與我們在線交流!
